パッド印刷-1
|
|
|
|
パッド印刷とは
|
|
|
|
|
|
|
パッド印刷は、スクリーン印刷では印刷できない球面、凹凸面部分にも印刷できます。
右サンプル。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

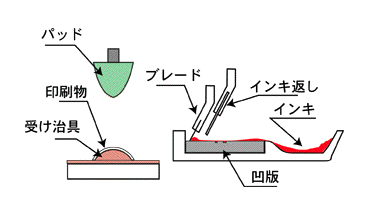

１．パッド：シリコーンゴム製
いろいろな形が有り、印刷物形状によって選ぶ。
２．ブレード：カミソリの刃と同じような物
３．凹版：焼き入れした鋼板、図柄をエッチングして彫り込む。樹脂の版もある。
４．インキ：金属、ガラス、プラスチックスetcの種類によってインキの種類を変える。 |
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|

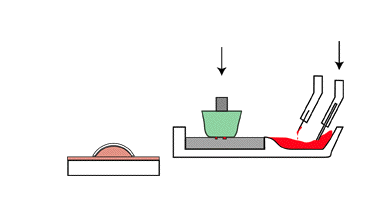

１
インク皿にあるインクをインク返しで
凹版の上にかぶせる。
６と同時進行です。
|
|
|
|
|
|
 |
|
|
|
|

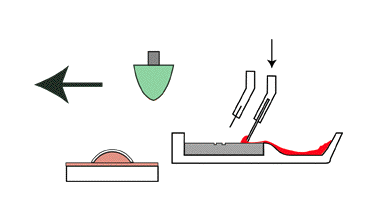

２
凹版上へのインクをかぶせ終了。
７と同時進行です。
|
|
|
|
|
|
 |
|
|
|
|

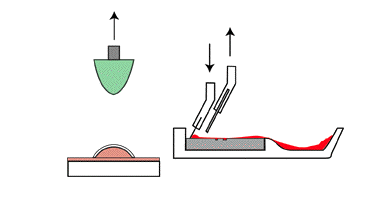

３
インク返しが上がり、ブレードが下がる。
パッドは上昇。
８と同時進行。
|
|
|
|
|
|
 |
|
|
|
|
４
版面の余分なインクをブレードで搔きとる。
印刷物の出し入れは４と６の間に行います。
|
|
|
|
|
|
 |
|
|
|
|
|
|

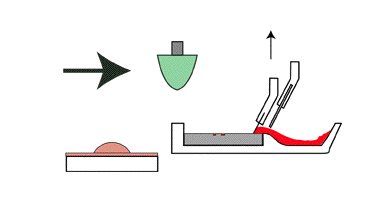

６
パッドを印刷物の上に移動する。
１と同時進行です。
|
|
|
|
|
|
|
|
|
|
|
|
|

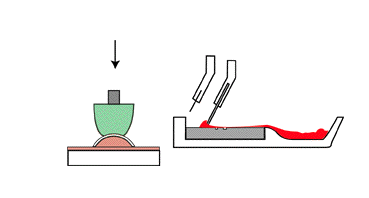

８
パッドが上昇し、印刷完了。
3と同時進行です。
ここで１工程終了です。
連続して印刷する場合は４に戻る。
|
|
|
|
|
|
|
|
|
|
|
|
|
もっと詳しくお知りになりたい方（初心者必読）は、
小冊子（B5、全34ページ、内容は下記の通り)が用意してあります。
小冊子料1,000円と返信送料200円
封筒（190ｘ260以上）を同封の上、お申し込みください。
|
|
|
|
|
|
|
|
|
実習も承ります。
（半日コース；30,000～円、１日コース；50,000～円）
治具・版作り・調色・印刷etc
|
|
|
|
|
|
|
|
|
お申し込み先
〒337-0051埼玉県さいたま市見沼区東大宮2-56-3
有限会社ミスズ技研（電話；048-666-4998）
|
|
|
|
|
|
|
|
|
|
|
|
|
樹脂製版方法・受け治具作りのポイント追加
カラーページ多数
|
|
|
|
|
|
|
|
|
|
1、パッド印刷とは．
1－1．パッド印刷の原理
1－2．パッド印刷の歴史
1－3．パッド印刷の特徴
2，パッド印刷の展開
2－1．細文字の印刷
2－2．ベタ印刷、太文字の印刷
2－3．曲面への印刷
2－4．ハーフトーン印刷
2－5．多色印刷
2－6．多数個印刷
2－7．少量の印潮
2－8．食品関係への印刷
3，部品仕様の決定方法
3－1．パッド
|
|
|
|
|
|
|
|
|
|
3－2．版
3－3．インキ
3－4．受治具
4，実際の印刷作業
4－1．パッド
4－2．プレード
4－3．インキプレート（インキ・ブラシ）
4－4．版
4－5．インキ
5、印刷トラブルと対策
5－1．印刷エッジ部のトラブル
5－2．ベタ面のトラブル
5－3．印刷面全体に発生するトラブル
5－4．その他のトラブル
6、消耗品
7、付録；受け治具作りのポイント
|
|
|
|
|
|
